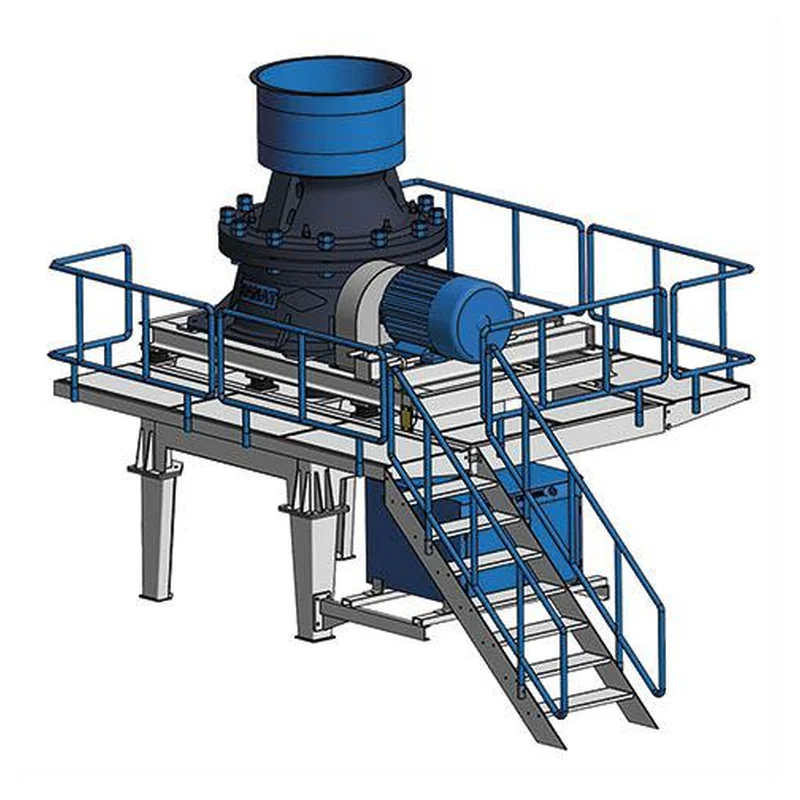

سنگ شکن مخروطی (هیدروکن) ۳۶ اینچ

سنگ شکن مخروطی (هیدروکن) ۳۶ اینچ راکول کراشر برای خردایش ثانویه سنگ‌های سخت؛ در پنج مدل با ظرفیت ۶۰ تا ۱۶۵ تن در ساعت و موتور ۹۰ کیلووات. ساخت کارگاه راکول کراشر.

  • طراحی و ساخت در کارگاه راکول کراشر، شهر قدس
  • تأمین سریع قطعات یدکی
  • نصب، راه‌اندازی و خدمات پس از فروش
توضیحات

سنگ‌شکن‌ها · خردایش ثانویه

سنگ شکن مخروطی (هیدروکن) ۳۶ اینچ

سنگ شکن مخروطی ۳۶ اینچ راکول کراشر برای خردایش سنگ‌های سخت و ساینده در معادن و خطوط تولید شن و ماسه طراحی شده است. این دستگاه در پنج مدل، با ظرفیت ۶۰ تا ۱۶۵ تن در ساعت ساخته می‌شود تا برای هر اندازه سنگ ورودی و هر ظرفیت خط، مدل مناسب در دسترس باشد.

کاربرد دستگاه

خردایش ثانویه و نهایی سنگ‌های سخت، مانند گرانیت و بازالت، و تولید شن و ماسه. این دستگاه معمولاً بعد از سنگ‌شکن فکی قرار می‌گیرد و خروجی آن به سرند لرزشی، یا برای تولید ماسه مصنوعی، به سنگ‌شکن VSI می‌رود.

ساخت راکول کراشر

این دستگاه به‌طور کامل در کارگاه راکول کراشر در شهر قدس طراحی و ساخته می‌شود. به همین دلیل، قطعات یدکی آن همیشه در دسترس است و تیم فنی ما برای نصب، راه‌اندازی و خدمات پس از فروش آن در کنار شماست.

معرفی

هیدروکن ۳۶ اینچ چیست؟

هیدروکن ۳۶ اینچ راکول کراشر یک سنگ شکن مخروطی هیدرولیک است؛ یعنی تنظیم دهانه خروجی (CSS) و محافظت دستگاه در برابر اضافه‌بار با سیستم هیدرولیک انجام می‌شود. در این دستگاه سنگ بین منتل (مخروط داخلی) و کانکیو (کاسه بیرونی) فشرده و خرد می‌شود و ظرفیت آن ۶۰ تا ۱۶۵ تن در ساعت (در پنج مدل) است. هیدروکن ۳۶ اینچ برای خطوط با ظرفیت متوسط مناسب است، معمولاً بعد از سنگ شکن فکی قرار می‌گیرد و خروجی آن به سرند یا سنگ شکن راک اند راک می‌رود. برای خطوط پرظرفیت‌تر، سنگ شکن مخروطی ۴۵ اینچ را ببینید.

قطعات یدکی ساخت خود راکول کراشر

راکول کراشر علاوه بر ساخت هیدروکن ۳۶ اینچ، قطعات یدکی آن را هم در کارگاه خود می‌سازد؛ از منتل و کانکیو تا بوش، اکسنتریک و قطعات هیدرولیک. یعنی قطعه با ابعاد دقیق، در زمان کوتاه و بدون واسطه به دست شما می‌رسد.

چرا «هیدروکن»؟

هیدروکن از ترکیب «هیدرولیک» و «کن» (Cone، مخروط) ساخته شده است. در بازار ایران به سنگ شکن مخروطی که با سیستم هیدرولیک تنظیم و محافظت می‌شود، هیدروکن گفته می‌شود.

نحوه کار

هیدروکن ۳۶ اینچ چگونه کار می‌کند؟

  1. ورود سنگ به محفظه خردایشسنگ از قیف بالای دستگاه وارد فضای بین مخروط و کاسه بیرونی می‌شود.
  2. حرکت دورانی مخروطمخروط با حرکت دورانی خارج از مرکز می‌چرخد و فاصله آن با کاسه، مدام کم و زیاد می‌شود.
  3. خردایش فشاریدر هر دور، سنگ بین مخروط و دیواره کاسه فشرده و خرد می‌شود و به‌تدریج به پایین محفظه می‌رود.
  4. خروج محصولسنگ خردشده از دهانه پایین خارج می‌شود. اندازه محصول با تنظیم این دهانه کنترل می‌شود.

سیستم هیدرولیک

نقش سیستم هیدرولیک در هیدروکن ۳۶ اینچ

تنظیم سریع CSS

با بالا و پایین بردن منتل به کمک جک هیدرولیک، دهانه خروجی بدون باز کردن دستگاه تنظیم می‌شود و سایش لاینرها جبران می‌شود.

محافظت در برابر آهن

با ورود قطعه آهن یا جسم غیرقابل خرد، منتل پایین می‌آید تا جسم عبور کند و سپس خودکار به جای قبلی برمی‌گردد.

تخلیه محفظه

اگر دستگاه زیر بار متوقف شود، با پایین آوردن منتل محفظه آزاد می‌شود و راه‌اندازی دوباره ساده است.

بیشتر بخوانید: برای آشنایی کامل با نحوه کار، انواع محفظه، تنظیم CSS و نگهداری، مقاله هیدروکن (سنگ شکن مخروطی هیدرولیک) را ببینید.

ویژگی‌ها

ویژگی‌های هیدروکن ۳۶ اینچ راکول کراشر

خردایش سنگ‌های سخت

توانایی بالا در خرد کردن سنگ‌های سخت و ساینده، مناسب برای معادن کوهی.

تولید شن و ماسه

مناسب برای تولید حجم بالای شن و ماسه در خطوط تولید مصالح.

ظرفیت بالا

دهانه ورودی بزرگ، ظرفیت تولید دستگاه را تا ۱۶۵ تن در ساعت افزایش می‌دهد.

سازه مقاوم

بدنه بسیار محکم و مقاوم، برای کار پایدار در شرایط سخت خردایش.

قطعات سایشی فولاد منگنزی

قطعات در معرض سایش از فولاد منگنزی ساخته می‌شوند تا عمر بیشتری داشته باشند.

روان‌کاری خودکار و نصب آسان

سیستم روان‌کاری خودکار، هزینه نگهداری را کم می‌کند و وزن ۱۱ تنی، حمل و نصب را ساده می‌کند.

ساختار دستگاه

اجزای اصلی هیدروکن ۳۶ اینچ

منتل و کانکیو

لاینرهای سایشی از فولاد منگنزی که سنگ بین آن‌ها خرد می‌شود.

تاپشل و اسپایدر

بدنه بالایی که کانکیو را نگه می‌دارد و اسپایدر که سر شفت اصلی را مهار می‌کند.

شفت اصلی و اکسنتریک

اکسنتریک حرکت دورانی را به حرکت خارج از مرکز منتل تبدیل می‌کند.

کانترشفت و چرخ‌دنده مخروطی

نیروی الکتروموتور ۹۰ کیلوواتی را از طریق تسمه به اکسنتریک منتقل می‌کنند.

جک و یونیت هیدرولیک

تنظیم CSS، محافظت در برابر اضافه‌بار و تخلیه محفظه را انجام می‌دهند.

سیستم روغن‌کاری خودکار

بوش‌ها، یاتاقان‌ها و چرخ‌دنده‌ها را روان‌کاری و خنک می‌کند.

مشخصات فنی

جدول مشخصات فنی

مدل حداکثر دهانه ورودی (میلی‌متر) دهانه بسته CSS (میلی‌متر) ظرفیت کل (تن در ساعت) ریزدانه (تن در ساعت)
2-36 ۵۰ ۸ ۶۰ ۴۲
۱۰ ۶۵ ۴۵
۱۳ ۷۰ ۴۹
۱۹ ۸۰ ۵۶
4-36 ۱۰۰ ۱۳ ۸۰ ۵۲
۱۶ ۹۰ ۵۸
۱۹ ۱۰۰ ۶۵
5.5-36 ۱۴۰ ۱۹ ۱۰۵ ۶۸
۲۲ ۱۱۵ ۶۹
7-36 ۱۷۵ ۲۵ ۱۴۵ ۸۷
۲۹ ۱۵۰ ۹۰
۳۲ ۱۶۰ ۹۶
8-36 ۲۰۰ ۳۲ ۱۶۵ ۸۲

اعداد جدول برای مصالح خشک با وزن مخصوص ۱٫۶ تن بر متر مکعب است، به شرطی که مواد ریزتر از دهانه خروجی پیش از ورود به دستگاه سرند شده باشند.

جدول کامل ظرفیت

ظرفیت هیدروکن ۳۶ اینچ بر اساس دهانه بسته و مقدار لنگ

ظرفیت هیدروکن فقط به مدل دستگاه بستگی ندارد. مقدار لنگ (کورس حرکت خارج از مرکز مخروط) هم روی آن اثر دارد. هرچه لنگ بیشتر باشد، دستگاه در همان دهانه بسته (CSS) سنگ بیشتری خرد می‌کند، ولی به الکتروموتور قوی‌تری نیاز دارد. جدول زیر ظرفیت تقریبی هر مدل را برای هر مقدار لنگ و هر دهانه بسته نشان می‌دهد.

مدل مقدار لنگ (میلی‌متر) الکتروموتور ظرفیت در هر دهانه بسته (CSS میلی‌متر: تن در ساعت)
8-36 ۱۶ ۵۵ کیلووات (۷۵ اسب بخار) دهانه ۱۹: ۸۵ · دهانه ۲۲: ۹۰ · دهانه ۲۵: ۹۵ · دهانه ۲۹: ۱۰۰ · دهانه ۳۲: ۱۰۵
۱۹ ۷۵ کیلووات (۱۰۰ اسب بخار) دهانه ۲۵: ۱۱۵ · دهانه ۲۹: ۱۲۰ · دهانه ۳۲: ۱۲۵
۲۲ ۷۵ کیلووات (۱۰۰ اسب بخار) دهانه ۲۹: ۱۴۰ · دهانه ۳۲: ۱۴۵
۲۵ ۹۰ کیلووات (۱۲۵ اسب بخار) دهانه ۳۲: ۱۶۵
7-36 ۱۶ ۵۵ کیلووات (۷۵ اسب بخار) دهانه ۱۶: ۸۰ · دهانه ۱۹: ۸۵ · دهانه ۲۲: ۸۵ · دهانه ۲۵: ۹۰ · دهانه ۲۹: ۹۵ · دهانه ۳۲: ۱۰۰
۱۹ ۷۵ کیلووات (۱۰۰ اسب بخار) دهانه ۱۹: ۱۰۰ · دهانه ۲۲: ۱۰۵ · دهانه ۲۵: ۱۱۰ · دهانه ۲۹: ۱۱۵ · دهانه ۳۲: ۱۲۰
۲۲ ۷۵ کیلووات (۱۰۰ اسب بخار) دهانه ۲۲: ۱۲۵ · دهانه ۲۵: ۱۳۰ · دهانه ۲۹: ۱۳۵ · دهانه ۳۲: ۱۴۰
۲۵ ۹۰ کیلووات (۱۲۵ اسب بخار) دهانه ۲۵: ۱۴۵ · دهانه ۲۹: ۱۵۰ · دهانه ۳۲: ۱۶۰
5.5-36 ۱۶ ۵۵ کیلووات (۷۵ اسب بخار) دهانه ۱۳: ۶۰ · دهانه ۱۶: ۷۰ · دهانه ۱۹: ۸۰ · دهانه ۲۲: ۹۰
۱۹ ۷۵ کیلووات (۱۰۰ اسب بخار) دهانه ۱۳: ۷۰ · دهانه ۱۶: ۸۰ · دهانه ۱۹: ۹۰ · دهانه ۲۲: ۱۰۰
۲۲ ۷۵ کیلووات (۱۰۰ اسب بخار) دهانه ۱۶: ۹۰ · دهانه ۱۹: ۱۰۰ · دهانه ۲۲: ۱۱۰
۲۵ ۹۰ کیلووات (۱۲۵ اسب بخار) دهانه ۱۹: ۱۰۵ · دهانه ۲۲: ۱۱۵
4-36 ۱۶ ۵۵ کیلووات (۷۵ اسب بخار) دهانه ۸: ۴۲ · دهانه ۱۰: ۴۵ · دهانه ۱۳: ۴۸ · دهانه ۱۶: ۵۲ · دهانه ۱۹: ۵۵
۱۹ ۷۵ کیلووات (۱۰۰ اسب بخار) دهانه ۱۰: ۵۲ · دهانه ۱۳: ۵۵ · دهانه ۱۶: ۶۰ · دهانه ۱۹: ۶۵
۲۲ ۷۵ کیلووات (۱۰۰ اسب بخار) دهانه ۱۳: ۶۵ · دهانه ۱۶: ۷۰ · دهانه ۱۹: ۷۵
۲۵ ۹۰ کیلووات (۱۲۵ اسب بخار) دهانه ۱۳: ۷۵ · دهانه ۱۶: ۸۰ · دهانه ۱۹: ۸۵
۲۸ ۹۰ کیلووات (۱۲۵ اسب بخار) دهانه ۱۳: ۸۰ · دهانه ۱۶: ۹۰ · دهانه ۱۹: ۱۰۰
2-36 ۱۶ ۵۵ کیلووات (۷۵ اسب بخار) دهانه ۵: ۳۲ · دهانه ۶: ۳۵ · دهانه ۸: ۳۵ · دهانه ۱۰: ۳۸ · دهانه ۱۳: ۴۰ · دهانه ۱۶: ۴۵
۱۹ ۷۵ کیلووات (۱۰۰ اسب بخار) دهانه ۶: ۳۸ · دهانه ۸: ۴۰ · دهانه ۱۰: ۴۵ · دهانه ۱۳: ۵۰ · دهانه ۱۶: ۵۵
۲۲ ۷۵ کیلووات (۱۰۰ اسب بخار) دهانه ۶: ۴۵ · دهانه ۸: ۵۰ · دهانه ۱۰: ۵۵ · دهانه ۱۳: ۶۰ · دهانه ۱۶: ۶۵
۲۵ ۹۰ کیلووات (۱۲۵ اسب بخار) دهانه ۸: ۶۰ · دهانه ۱۰: ۶۵ · دهانه ۱۳: ۷۰ · دهانه ۱۶: ۸۰

نکته: اعداد تقریبی‌اند و برای مصالح خشک با وزن مخصوص حدود ۱٫۶ تن بر متر مکعب به دست آمده‌اند. سختی و رطوبت سنگ، یکنواختی تغذیه و میزان سایش منتل و کانکیو ظرفیت واقعی را تغییر می‌دهند. برای اینکه بدانید با این تنظیم‌ها چه دانه‌بندی‌ای به دست می‌آید، راهنمای خواندن نمودار دانه‌بندی هیدروکن را ببینید.

کدام مدل را انتخاب کنم؟ مدل مناسب به اندازه سنگی که از سنگ‌شکن اولیه وارد این دستگاه می‌شود و ظرفیت موردنیاز خط بستگی دارد. هرچه شماره مدل بزرگ‌تر باشد، دهانه ورودی و ظرفیت آن بیشتر است. برای انتخاب دقیق، مشخصات سنگ و خط تولید خود را با کارشناسان ما در میان بگذارید.

قطعات یدکی و نگهداری

قطعات یدکی و نگهداری هیدروکن ۳۶ اینچ

مهم‌ترین قطعات یدکی هیدروکن ۳۶ اینچ عبارت‌اند از منتل و کانکیو، بوش‌ها و یاتاقان‌ها، اکسنتریک، پینیون و چرخ‌دنده مخروطی، آب‌بندها و قطعات جک هیدرولیک. همه این قطعات در کارگاه راکول کراشر ساخته یا تأمین می‌شوند. برای آشنایی با خدمات تعمیر، مقاله تعمیر هیدروکن را بخوانید. اگر سنگ ورودی شما درشت‌تر است، سنگ شکن ژیراتوری ۳۶ اینچ را هم ببینید.

کنترل روزانه

دما و فشار روغن روان‌کاری، فشار سیستم هیدرولیک و صدای دستگاه را کنترل کنید.

تنظیم CSS

با سایش منتل و کانکیو، CSS بزرگ می‌شود؛ آن را منظم اندازه‌گیری و با هیدرولیک تنظیم کنید.

تغذیه پر و یکنواخت

محفظه را همیشه پر نگه دارید و از ورود آهن با نصب آهن‌ربا روی نوار نقاله جلوگیری کنید.

سوالات متداول

سوالات متداول درباره هیدروکن ۳۶ اینچ

ظرفیت هیدروکن ۳۶ اینچ راکول کراشر چقدر است؟

هیدروکن ۳۶ اینچ راکول کراشر در پنج مدل ساخته می‌شود و ظرفیت آن ۶۰ تا ۱۶۵ تن در ساعت است. ظرفیت واقعی به نوع سنگ، مدل دستگاه و تنظیم CSS بستگی دارد.

فرق هیدروکن ۳۶ اینچ با سنگ شکن مخروطی ۳۶ اینچ چیست؟

هیچ فرقی ندارند. هیدروکن نام رایج سنگ شکن مخروطی هیدرولیک است و سنگ شکن مخروطی ۳۶ اینچ راکول کراشر از نوع هیدروکن است.

هیدروکن ۳۶ اینچ را انتخاب کنم یا ۴۵ اینچ؟

هیدروکن ۳۶ اینچ برای خطوط با ظرفیت متوسط (۶۰ تا ۱۶۵ تن در ساعت) مناسب است. اگر ظرفیت بیشتر یا سنگ ورودی درشت‌تر دارید، هیدروکن ۴۵ اینچ با ظرفیت ۱۵۰ تا ۲۵۰ تن در ساعت انتخاب بهتری است.

آیا راکول کراشر قطعات یدکی هیدروکن ۳۶ اینچ را می‌سازد؟

بله. منتل، کانکیو، بوش‌ها، اکسنتریک، چرخ‌دنده‌ها و قطعات هیدرولیک هیدروکن ۳۶ اینچ در کارگاه راکول کراشر ساخته یا تأمین می‌شوند.

هیدروکن ۳۶ اینچ برای چه سنگ‌هایی مناسب است؟

برای سنگ‌های سخت و ساینده مانند گرانیت، بازالت، قلوه‌سنگ رودخانه‌ای و سنگ آهن، در مرحله ثانویه و نهایی خط تولید.

در یک نگاه

مشخصات کلی

نوع دستگاهسنگ شکن مخروطی ۳۶ اینچ
مرحله خردایشثانویه و نهایی
تعداد مدل۵ مدل
ظرفیت۶۰ تا ۱۶۵ تن در ساعت
توان موتور۹۰ کیلووات
وزن۱۱ تن
جنس قطعات سایشیفولاد منگنزی
سازندهراکول کراشر، ساخت ایران

بیشتر بخوانید: برای مقایسه سنگ شکن مخروطی با فکی و ضربه‌ای، راهنمای انتخاب سنگ‌شکن را ببینید. برای تولید ماسه مصنوعی از خروجی این دستگاه، با سنگ‌شکن VSI مدل VSI-900 آشنا شوید.

استعلام قیمت هیدروکن ۳۶ اینچ

برای دریافت قیمت و مشاوره درباره انتخاب مدل مناسب برای خط تولید خود، با کارشناسان راکول کراشر تماس بگیرید.
