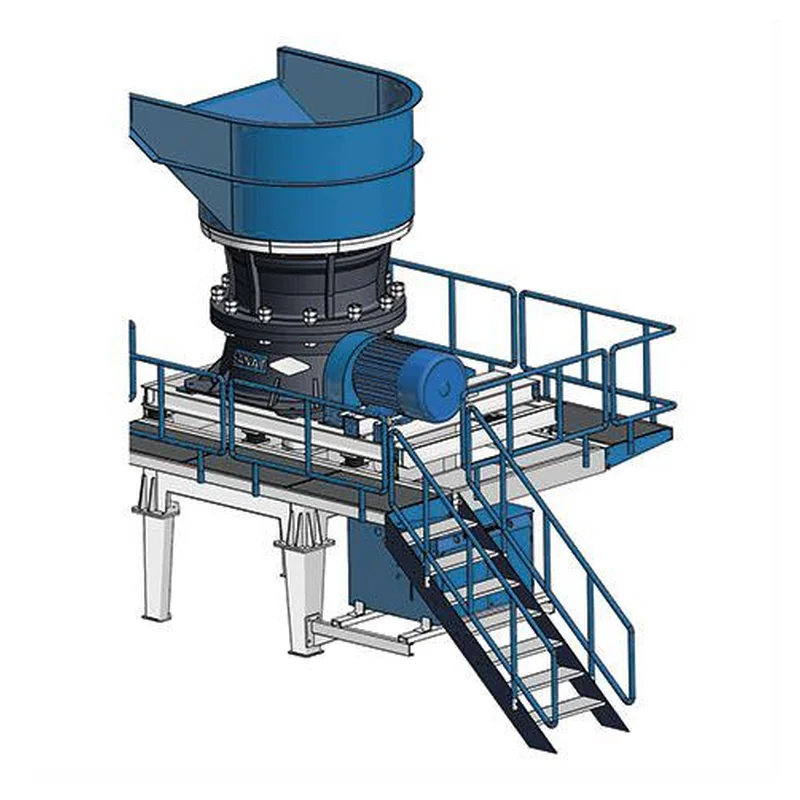

سنگ‌شکن ژیراتوری ۳۶ اینچ

سنگ‌شکن ژیراتوری ۳۶ اینچ راکول کراشر برای خردایش اولیه و ثانویه سنگ‌های سخت؛ در سه مدل با ظرفیت ۲۲۰ تا ۲۶۰ تن در ساعت و دهانه ورودی تا ۳۰۰ میلی‌متر. ساخت کارگاه راکول کراشر.

  • طراحی و ساخت در کارگاه راکول کراشر، شهر قدس
  • تأمین سریع قطعات یدکی
  • نصب، راه‌اندازی و خدمات پس از فروش
توضیحات
سنگ‌شکن‌ها · خردایش اولیه و ثانویه

سنگ‌شکن ژیراتوری ۳۶ اینچ

سنگ‌شکن ژیراتوری ۳۶ اینچ راکول کراشر برای خردایش سنگ‌های سخت در معادن طراحی شده است. دهانه ورودی بزرگ این دستگاه، سنگ‌های درشت‌تری را می‌پذیرد و ظرفیتی بین ۲۲۰ تا ۲۶۰ تن در ساعت فراهم می‌کند؛ گزینه‌ای مناسب برای خطوطی که به ظرفیت بالا در تولید شن و ماسه نیاز دارند.

کاربرد دستگاه

خردایش اولیه و ثانویه سنگ‌های سخت در معادن و خطوط تولید شن و ماسه. سنگ ورودی تا ۳۰۰ میلی‌متر وارد دستگاه می‌شود و خروجی آن برای دانه‌بندی به سرند لرزشی یا برای خردایش ریزتر به مرحله بعدی خط می‌رود.

ساخت راکول کراشر

این دستگاه به‌طور کامل در کارگاه راکول کراشر در شهر قدس طراحی و ساخته می‌شود. به همین دلیل، قطعات یدکی آن همیشه در دسترس است و تیم فنی ما برای نصب، راه‌اندازی و خدمات پس از فروش آن در کنار شماست.

نحوه کار

سنگ‌شکن ژیراتوری چگونه کار می‌کند؟

  1. ورود سنگ از دهانه بزرگسنگ از قیف پهن بالای دستگاه وارد محفظه خردایش می‌شود.
  2. حرکت دورانی مخروطمخروط داخلی با حرکت دورانی خارج از مرکز می‌چرخد و فاصله آن با دیواره بیرونی، مدام کم و زیاد می‌شود.
  3. خردایش فشاریسنگ بین مخروط و دیواره فشرده و خرد می‌شود و با هر دور، به‌تدریج به پایین محفظه می‌رود.
  4. خروج محصولسنگ خردشده از دهانه پایین خارج می‌شود. اندازه محصول با تنظیم این دهانه کنترل می‌شود.
ویژگی‌ها

ویژگی‌های سنگ‌شکن ژیراتوری راکول کراشر

خردایش سنگ‌های سخت

توانایی بالا در خرد کردن سنگ‌های سخت و ساینده در معادن کوهی.

دهانه ورودی بزرگ

دهانه ورودی بزرگ، سنگ درشت‌تر را می‌پذیرد و ظرفیت دستگاه را تا ۲۶۰ تن در ساعت می‌رساند.

تولید شن و ماسه

مناسب برای تولید حجم بالای شن و ماسه در خطوط تولید مصالح.

سازه مقاوم

بدنه بسیار محکم و مقاوم، برای کار پایدار در شرایط سخت خردایش.

قطعات سایشی فولاد منگنزی

قطعات در معرض سایش از فولاد منگنزی ساخته می‌شوند تا عمر بیشتری داشته باشند.

روان‌کاری خودکار و نصب آسان

سیستم روان‌کاری خودکار، هزینه نگهداری را کم می‌کند و طراحی دستگاه، حمل و نصب آن را ساده می‌کند.

مشخصات فنی

جدول مشخصات فنی

مدل ظرفیت (تن در ساعت) توان (کیلووات) دهانه ورودی (میلی‌متر) وزن (تن)
9-36 ۲۲۰ ۹۰ ۱۵۰ × ۱۵۰ × ۲۰۰ ۲۳
11-36 ۲۴۰ ۹۰ ۱۸۰ × ۱۸۰ × ۲۵۰ ۲۳
13-36 ۲۶۰ ۹۰ ۲۰۰ × ۲۰۰ × ۳۰۰ ۲۳

ژیراتوری یا مخروطی ۳۶ اینچ؟ سنگ‌شکن ژیراتوری دهانه ورودی بزرگ‌تر (تا ۳۰۰ میلی‌متر) و ظرفیت بیشتری (۲۲۰ تا ۲۶۰ تن در ساعت) دارد و برای سنگ درشت‌تر مناسب است. سنگ‌شکن مخروطی ۳۶ اینچ با دهانه کوچک‌تر، برای خردایش ریزتر در مراحل بعدی خط به کار می‌رود. انتخاب بین این دو، به اندازه سنگ ورودی و محصول نهایی شما بستگی دارد.

آشنایی

سنگ شکن ژیراتوری چیست؟

سنگ شکن ژیراتوری (Gyratory Crusher) یک سنگ‌شکن فشاری است که سنگ را بین یک مخروط چرخان (منتل) و یک کاسه ثابت (کانکیو) خرد می‌کند. در سنگ شکن فکی، سنگ فقط در نیمی از هر حرکت فک خرد می‌شود؛ اما در ژیراتوری خردایش به‌صورت پیوسته و دور تا دور محفظه انجام می‌شود. نتیجه، ظرفیت بالاتر نسبت به ابعاد دستگاه و دانه‌بندی یکنواخت‌تر است.

سنگ شکن ژیراتوری ۳۶ اینچ راکول کراشر در سه مدل 9-36، 11-36 و 13-36 ساخته می‌شود و برای خطوط تولید شن و ماسه با ظرفیت ۲۲۰ تا ۲۶۰ تن در ساعت مناسب است.

انتخاب مدل

کدام مدل ژیراتوری ۳۶ اینچ را انتخاب کنم؟

مدل 9-36

ظرفیت ۲۲۰ تن در ساعت با دهانه ورودی ۱۵۰ × ۱۵۰ × ۲۰۰ میلی‌متر؛ مناسب برای سنگ ورودی کوچک‌تر و خروجی ریزتر.

مدل 11-36

ظرفیت ۲۴۰ تن در ساعت با دهانه ورودی ۱۸۰ × ۱۸۰ × ۲۵۰ میلی‌متر؛ انتخاب میانی برای بیشتر خطوط شن و ماسه.

مدل 13-36

ظرفیت ۲۶۰ تن در ساعت با دهانه ورودی ۲۰۰ × ۲۰۰ × ۳۰۰ میلی‌متر؛ مناسب برای سنگ درشت‌تر و بیشترین ظرفیت در این سایز.

نکته: هر سه مدل با الکتروموتور ۹۰ کیلووات کار می‌کنند و ۲۳ تن وزن دارند؛ تفاوت آن‌ها در محفظه خردایش و اندازه دهانه ورودی است. اگر ظرفیت بیشتری لازم دارید، سنگ شکن ژیراتوری ۴۵ اینچ را ببینید.

ساختار دستگاه

اجزای اصلی سنگ شکن ژیراتوری ۳۶ اینچ

منتل و کانکیو

لاینرهای سایشی از جنس فولاد منگنزی که سنگ بین آن‌ها خرد می‌شود. شکل آن‌ها، مدل و اندازه دهانه ورودی را تعیین می‌کند.

شفت اصلی و مخروط

مخروط روی شفت اصلی سوار است و حرکت دورانی را به منتل منتقل می‌کند.

بوش خارج از مرکز (اکسنتریک)

حرکت چرخشی موتور را به حرکت دورانی خارج از مرکز مخروط تبدیل می‌کند تا فاصله منتل و کانکیو مدام کم و زیاد شود.

چرخ‌دنده و پینیون

نیروی الکتروموتور ۹۰ کیلووات را از راه تسمه و شفت افقی به بوش خارج از مرکز می‌رساند.

سیستم روان‌کاری خودکار

روغن را به یاتاقان‌ها، بوش‌ها و چرخ‌دنده‌ها می‌رساند و دمای دستگاه را در حد مجاز نگه می‌دارد.

کاربردها

کاربردهای سنگ شکن ژیراتوری ۳۶ اینچ

خطوط تولید شن و ماسه

تولید مصالح شکسته کوهی برای بتن، آسفالت و ساخت‌وساز.

معادن سنگ سخت

خردایش سنگ‌های سخت و ساینده در معادن مصالح و مواد معدنی.

خردایش ثانویه

گرفتن خروجی سنگ شکن فکی و ریزتر کردن آن پیش از سرند یا مرحله بعدی خط.

پروژه‌های راه‌سازی و عمرانی

تأمین مصالح زیرسازی و اساس برای پروژه‌های عمرانی.

نگهداری

نگهداری و قطعات یدکی ژیراتوری ۳۶ اینچ

تغذیه پر و یکنواخت

پر نگه داشتن محفظه (Choke Feed) ظرفیت را بالا نگه می‌دارد و سایش لاینرها را یکنواخت می‌کند.

کنترل روغن و دما

بررسی روزانه فشار و دمای روغن، از آسیب به یاتاقان‌ها و بوش خارج از مرکز جلوگیری می‌کند.

تنظیم CSS هم‌زمان با سایش

با سایش لاینرها دهانه خروجی بازتر می‌شود؛ تنظیم دوره‌ای آن دانه‌بندی محصول را ثابت نگه می‌دارد.

قطعات یدکی از خود سازنده

این دستگاه در کارگاه راکول کراشر ساخته می‌شود؛ منتل، کانکیو، بوش‌ها و دیگر قطعات آن را می‌توانید مستقیم از خود ما تهیه کنید.

در یک نگاه

مشخصات کلی

نوع دستگاهسنگ‌شکن ژیراتوری ۳۶ اینچ
مرحله خردایشاولیه و ثانویه
تعداد مدل۳ مدل
ظرفیت۲۲۰ تا ۲۶۰ تن در ساعت
توان موتور۹۰ کیلووات
وزن۲۳ تن
جنس قطعات سایشیفولاد منگنزی
سازندهراکول کراشر، ساخت ایران
سوالات متداول

سوالات متداول درباره سنگ شکن ژیراتوری ۳۶ اینچ

سنگ شکن ژیراتوری ۳۶ اینچ چه کاربردی دارد؟

این دستگاه برای خردایش اولیه و ثانویه سنگ‌های سخت در معادن و خطوط تولید شن و ماسه به کار می‌رود و سنگ ورودی تا ۳۰۰ میلی‌متر را می‌پذیرد.

ظرفیت سنگ شکن ژیراتوری ۳۶ اینچ چقدر است؟

ظرفیت مدل 9-36 حدود ۲۲۰ تن، مدل 11-36 حدود ۲۴۰ تن و مدل 13-36 حدود ۲۶۰ تن در ساعت است.

توان موتور و وزن ژیراتوری ۳۶ اینچ چقدر است؟

هر سه مدل با الکتروموتور ۹۰ کیلووات کار می‌کنند و وزن دستگاه ۲۳ تن است.

فرق ژیراتوری ۳۶ اینچ با ژیراتوری ۴۵ اینچ چیست؟

ژیراتوری ۳۶ اینچ سنگ تا ۳۰۰ میلی‌متر را می‌پذیرد و ظرفیت آن ۲۲۰ تا ۲۶۰ تن در ساعت است. ژیراتوری ۴۵ اینچ سنگ تا ۴۵۰ میلی‌متر می‌گیرد و ظرفیت آن تا حدود ۶۰۰ تن در ساعت می‌رسد.

فرق سنگ شکن ژیراتوری با مخروطی (هیدروکن) چیست؟

ژیراتوری دهانه ورودی بزرگ‌تری دارد و برای سنگ درشت‌تر و مراحل اول خط مناسب است. سنگ شکن مخروطی سنگ خردشده مرحله اول را می‌گیرد و محصول ریزتر و مکعبی‌تری تولید می‌کند.

آیا امکان ساخت سفارشی وجود دارد؟

بله. راکول کراشر می‌تواند دستگاه را متناسب با نیاز شما، مثلاً با ظرفیت بیشتر یا کمتر، بسازد. برای جزئیات با کارشناسان ما تماس بگیرید.

قیمت سنگ شکن ژیراتوری ۳۶ اینچ چقدر است؟

قیمت به مدل، جنس لاینرها، الکتروموتور و خدمات همراه مانند نصب و راه‌اندازی بستگی دارد. برای قیمت به‌روز با کارشناسان راکول کراشر تماس بگیرید.
